Installation d’un écran interactif sur un support mobile

L’écran interactif est un outil de collaboration avantageux tout aussi bien dans les salles de réunions que dans les salles de classe, il permet une participation plus active de ses utilisateurs. Placé sur un support mobile, ce dispositif devient encore plus commode car il peut être déplacé d’une pièce à une autre. En plus, il s’agit d’une alternative intéressante pour les salles encombrées ou les salles ayant des murs pas assez résistants pour supporter le poids d’un écran interactif. Cependant, il est important de suivre méticuleusement les étapes d’installation pour que l’écran interactif soit bien positionné en toute sécurité sur le support mobile.

Connaissez-vous la norme VESA de l’écran interactif ?

norme vesa

Avant d’installer un écran interactif sur son support mobile, il est tout d’abord nécessaire de connaître la norme VESA de l’écran afin de choisir le support compatible à celui-ci. Il est à rappeler que la norme VESA (Video Electronics Standards Association) désigne la distance en millimètres qu’il y a entre les quatre trous de fixation se trouvant à l’arrière de l’écran. Cette distance est différente en fonction du format de l’écran.

En général, le support de fixation VESA standard est de 400×400mm pour un écran interactif de 55 à 65 pouces, tandis qu’elle est de 400×600mm pour une dalle de plus de 65 pouces et jusqu’à 86 pouces. Dans le cas d’un support mobile ayant une norme VESA maximale de 800×600mm, toutes les déclinaisons de taille d’écran allant de 55 à 86 pouces peuvent convenir.

Les étapes d’installation d’un écran interactif sur un support mobile

Le montage d’un écran interactif sur un support mobile est facile à réaliser. Ci-dessous les étapes à suivre :


Préparation du support mobile et points de vigilance



support mobile



Le support mobile est composé de plusieurs parties : un cadre, une colonne, deux barres, une base, des roulettes, ainsi que des vis.


vue de face


Une fois ces éléments préparés, l’installation peut débuter.

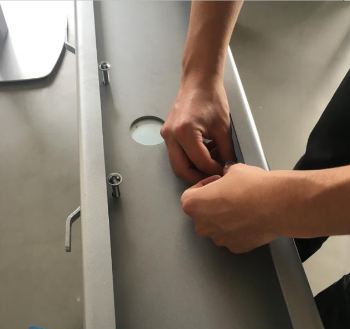

Pour commencer, il faut faire attention à ne pas confondre l’avant et l’arrière des roulettes et également la face avant et arrière de la colonne car la première étape consiste à les visser ensemble. Pour se situer, la face de devant de la colonne est celle n’ayant pas de fil ressortant. La colonne sera donc placée de manière à ce que la face avant soit du côté le plus écarté des roulettes.

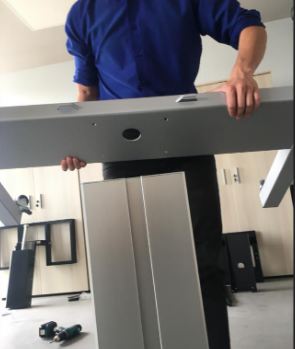

visser ensemble support mobile écran interactif


Après avoir identifié comment disposer la colonne sur les roulettes, il faut ensuite mettre les roulettes au-dessus de la colonne pour faciliter la mise en place des vis. Une fois les vis placées, le tout est remis à sa disposition de départ.


Fixation du cadre sur le support du cadre et la colonne

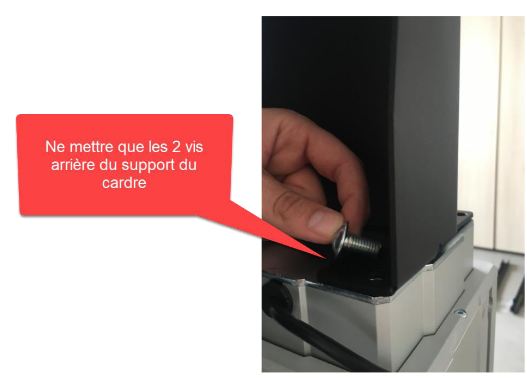

ajout vis

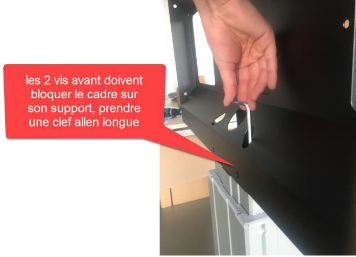

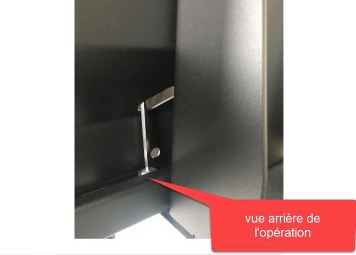

vis avant vue arriere


Avant de fixer le cadre, le support du cadre est posé sur la colonne et est maintenu, tout d’abord, par deux vis à l’arrière. Ensuite, pour bloquer le cadre sur le support, deux autres vis sont posées à l’avant du support mais sont ajustées d’une manière différente à l’aide d’une clef allen longue.


fixation finale


Enfin, pour finaliser la fixation du cadre au support, il faut visser le haut du cadre au support et sécuriser le tout en posant des boulons sur les vis.


Installation des barres



installation barres


Il suffit de visser les deux barres à l’arrière de l’écran interactif à l’aide d’une visseuse électrique.

mesure écran interactif


Par la suite, une mesure de la distance entre les barres est à faire pour déterminer dans quels trous de fixation les barres seront accrochées pour que l’écran soit bien centré.


Pose de l’écran interactif sur le support



pose écran interactif sur support mobile


L’écran interactif peut maintenant être placé sur le support mobile. Pour cela, il est essentiel de faire correspondre les accroches à ressort des barres avec les trous de fixations et de tirer les deux accroches vers le bas.

accroche



Mise en place d’une multiprise et d’autres accessoires



multiprise


Une multiprise est nécessaire pour alimenter l’écran interactif, le système de motorisation du support mobile ainsi que les systèmes de collaboration comme la webcam ou le boîtier QuattroPod.

A cet égard, il est recommandé de la maintenir sur le support avec un serre-câble sur chaque côté de la multiprise.

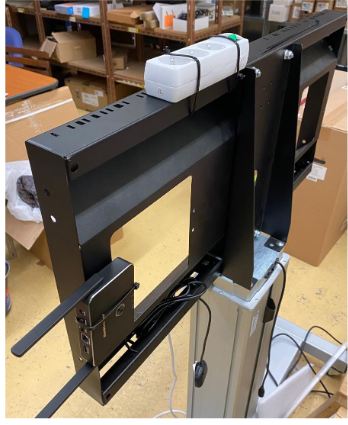

boitier BYOD multiprise


De même pour un boîtier QuattroPod, l’idéal est de le positionner sur le côté du cadre toujours avec des serre-câbles.

Étant bien outillé et en suivant toutes les étapes, l’installation de l’écran interactif sur son support mobile est plus simple à réaliser qu’une installation sur support mural et se fait en moins d’une heure.
