Installation du VPI Easypitch EP450

Introduction, prérequis et précautions

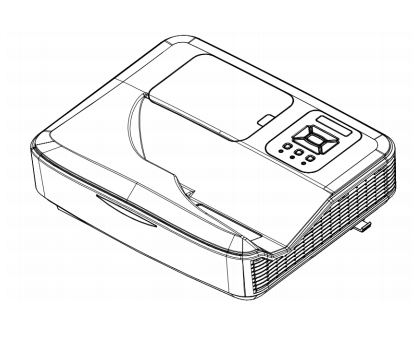

Le vidéoprojecteur interactif Easypitch EP450T s’installe en environ 2h30 sur un tableau blanc déjà installé. Ce guide détaille les opérations d’installation du vidéoprojecteur sur son support et les réglages associés au calibrage du module tactile.

Cette installation devra être effectuée par un(e)  technicien(e) ayant une bonne connaissance des systèmes informatiques et des appareils audiovisuels, il est vivement conseillé de réaliser une première installation avec le support d’une personne ayant déjà réalisé des installations similaires.

Veuillez respecter tous les prérequis et précautions présentés ici.

Prérequis pour un bon fonctionnement du module tactile au doigt

Pour un fonctionnement convenable en détection tactile, les conditions suivantes devront être respectées :

– L’image projetée par le vidéoprojecteur doit être rectangulaire sans distorsion (l’objectif sera atteint en respectant l’étape 4 de ce guide).

– Vérifiez que le haut de la projection reste accessible aux utilisateurs (afin qu’ils puissent par exemple fermer une fenêtre sous MS Windows).

– N’installez pas le vidéoprojecteur et le tableau à un endroit exposé directement à la lumière du soleil.

– Assurez-vous que le tableau blanc n’a pas de bordures en aluminium réfléchissantes, si c’est le cas recouvrez les bordures avec un ruban adhésif opaque.

Avertissements attenant au vidéoprojecteur et au module tactile

– Ne démontez pas ces appareils.

– N’utilisez pas, n’entreposez pas, ne laissez pas ces appareils à proximité d’un feu ou dans des endroits à température élevée, par exemple en plein soleil, ou dans des voitures chauffées par le soleil.

– Utilisez un câble USB standard (longueur maximale : 5 m). Pour allonger la longueur du câble USB de plus de 5 m, une rallonge de câble USB amplifiée est exigée.

– Ne laissez aucun liquide ou objet étranger entrer dans ces appareils.

Précautions d’utilisation

La caméra infrarouge située sur le vidéoprojecteur détecte un signal infrarouge provenant du module tactile fixé au tableau blanc.

Pour un fonctionnement normal :

– La caméra infrarouge doit être positionnée face à la zone de projection de l’image sur le mur.

– Retirez tout obstacle entre la caméra infrarouge et la surface de projection.

– Ne placez pas d’autres appareils de communication infrarouge, du matériel d’éclairage, ou des appareils de chauffage domestiques, etc., à proximité.

– Utilisez uniquement le câble mini jack fourni; le connecteur coudé doit se brancher sur le module tactile.

Maintenance : Nettoyez doucement l’optique avec un souffleur de poussière.

Fonctionnement

– Le module tactile recouvre toute la surface du tableau blanc d’une fine lumière IR invisible.

– Lorsqu’un doigt ou un stylet touche le rideau de lumière, la lumière IR est réfléchie vers la caméra IR.

– La caméra repère plusieurs points tactiles et rapporte les positions à l’ordinateur via USB.

– Pour optimiser la fonction tactile, la planéité du tableau blanc doit présenter une ondulation inférieure à 5 mm.



Une fois ces prérequis respectés, vous pouvez suivre les différentes étapes de l’installation et puis les annexes.
